无人机热成像检测 无人机热成像检测 主页 > 测漏设备 >

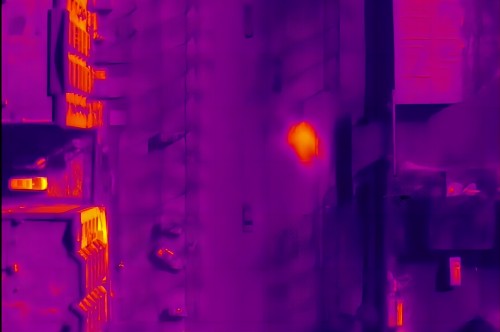

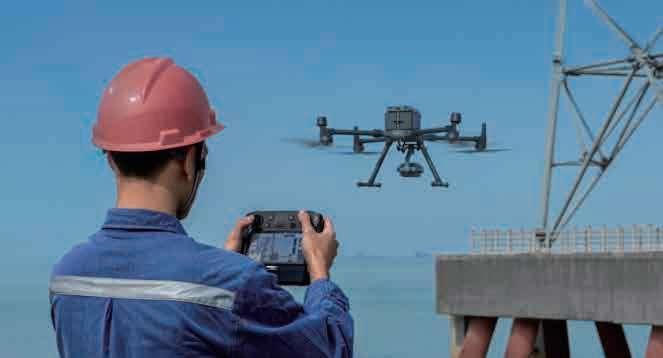

供热管网在整个供热系统中具有重要的地位，面对庞大的供热管网，管网泄漏普查中传统人工巡检方式效率低、反应慢、失误多。红外热成像关注的是热源，而不是可见光，可以拍摄设备的过热点、建筑物热量流失位置。对于直埋供热管道，通过红外热成像仪航拍，得到直埋供热管道上方地面的热图像，从而监测管道的完好程度，快速筛查疑似泄漏点，降低水耗损失及运行风险。无人机搭载红外热成像仪的巡检方式灵活机动，受地形影响小，大大提高了巡检效率。







无人机热成像排查视频演示
https://www.bilibili.com/video/BV1P1421o7NE/?spm_id_from=333.999.0.0

无人机热成像使用实例

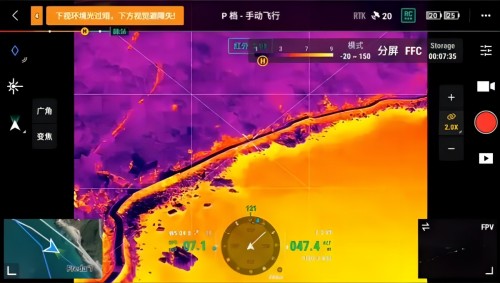

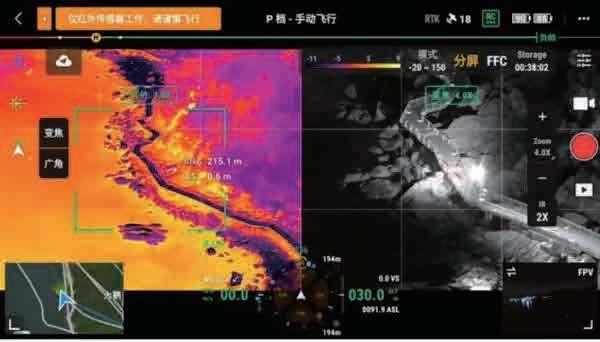

室外温度为8 ℃，相对湿度为80%，拍摄高度为50 m。直埋蒸汽管道管顶埋深为1.6 m，蒸汽温度为350 ℃。直埋蒸汽管道热图像见下图。由下图能清晰辨别直埋蒸汽管道走向，直埋蒸汽管道上方地面温度明显高于周围地面温度，也能辨认出补偿器位置(图中间断出现的高亮位置)。图中蓝色方框内的补偿器有泄漏情况，导致该补偿器后侧管段外护钢管与工作钢管间进入高温蒸汽，管段上方地面呈高亮状态，温度明显高于周围地面，也高于未发生泄漏管段上方地面温度。热图像分析结果与开挖后的实际情况一致。
